کدام دوشاخه دریچه ضد آب از تجهیزات شما محافظت می کند؟

دوشاخه هواکش ضد آب فن آوری یکسان سازی فشار و مدیریت رطوبت را در محفظه های مهر و موم شده و در عین حال محافظت از ورود را امکان پذیر می کند. این معاینه فنی سیستم‌های رتبه‌بندی IP، مهندسی غشاء و مشخصات خرید ضروری برای خریداران B2B در بخش‌های خودرو، روشنایی و صنعتی را پوشش می‌دهد.

اصول تهویه ضد آب

استانداردهای رتبه بندی IP و حفاظت از ورود

کدهای بین المللی حفاظت (IP) محفظه های مکانیکی و الکتریکی را در برابر نفوذ مواد جامد و مایعات طبقه بندی می کنند. رقم دوم به طور خاص به حفاظت از ورود مایعات می پردازد، با رتبه بندی از 0 (بدون حفاظت) تا 9K (تمیز کردن بخار با فشار بالا).

مشخصات رتبه بندی IP:

رتبه بندی	سطح حفاظت	شرایط آزمون	برنامه های کاربردی معمولی
IP54	گرد و غبار محدود، پاشیدن آب	10 لیتر در دقیقه، مدت زمان 5 دقیقه	تابلوهای برق داخلی
IP65	گرد و غبار، جت های آب	12.5 لیتر در دقیقه، فاصله 3 متر	محفظه های روشنایی در فضای باز
IP66	جت های آبی قدرتمند و ضد گرد و غبار	100 لیتر در دقیقه، فاصله 3 متر	تجهیزات دریایی، شستشوی سنگین
IP67	غوطه ور شدن موقت در برابر گرد و غبار	عمق 1 متر، 30 دقیقه	الکترونیک شناور
IP68	غوطه ور شدن مداوم در برابر گرد و غبار	سازنده مشخص شده است	سنسورهای زیر آب، تجهیزات غواصی
IP69K	بخار گرد و غبار با فشار بالا	80 درجه سانتی گراد، فشار 8-10 مگاپاسکال	فرآوری مواد غذایی، نظافت خودرو

علم غشاء تنفسی

تهویه موثر ضد آب متکی بر غشاهای پلی تترا فلوئورواتیلن منبسط شده (ePTFE) با ساختارهای ریز متخلخل (اندازه منافذ 0.1-10 میکرومتر) است. کشش سطحی از نفوذ آب مایع جلوگیری می کند (زاویه تماس> 140 درجه) در حالی که بخار آب از طریق انتشار Knudsen و حمل و نقل فیکیان از طریق منافذ به هم پیوسته پخش می شود.

دوشاخه هواکش ضد آب IP67 برای روشنایی در فضای باز

پلاگین هواکش ضد آب IP67 برای روشنایی در فضای باز برنامه های کاربردی به چالش حیاتی چرخه حرارتی در چراغ های مهر و موم شده می پردازد. راندمان LED در حین کار گرما تولید می کند. خنک کننده باعث ایجاد فشار منفی می شود و رطوبت را از طریق آب بندی ها می کشد.

الزامات مقاومت در برابر گرد و غبار و غوطه وری

وسایل روشنایی فضای باز با قرار گرفتن در معرض محیطی از جمله باران، برف و تمیز کردن فشار بالا مواجه می شوند. رتبه IP67 عملکرد پس از غوطه ور شدن موقت در هنگام سیل یا غوطه ور شدن تصادفی را تضمین می کند. حفاظت کامل از ورود گرد و غبار (رده بندی 6) از تخریب نوری ناشی از تجمع ذرات روی بازتابنده ها و لنزها جلوگیری می کند.

Changzhou Baonong New Material Technology Co.، Ltd. محصولات ضدآب و قابل تنفس را توسعه می دهد که به طور گسترده در چراغ های جلوی خودرو استفاده می شود و ایمنی در استفاده و حمل و نقل را از طریق ویژگی تنفس پذیر و در عین حال ضد آب تضمین می کند.

مدیریت حرارتی در چراغ های مهر و موم شده

دوشاخه های هواکش انتقال حرارت همرفتی را در عین حفظ یکپارچگی مهر و موم امکان پذیر می کنند. مدل‌سازی حرارتی نشان‌دهنده کاهش 15-25 درصدی دمای حفره داخلی در مقایسه با طرح‌های کاملاً مهر و موم شده است که طول عمر درایور LED را 30-40 درصد افزایش می‌دهد.

مشخصات دریچه روشنایی در فضای باز:

پارامتر	روشنایی خیابان	روشنایی سیل	High-Bay Industrial
قطر هواکش (میلی متر)	10-12	12-16	16-20
نرخ جریان هوا (L/min)	0.5-1.0	1.0-2.0	2.0-4.0
دمای عملیاتی (°C)	-40 تا 85	-40 تا 100	-40 تا 120
Membrane Area (mm²)	20-30	40-60	80-120
رتبه حفاظتی	IP67	IP66/IP67	IP66/IP68

دوشاخه هواکش ضدآب M12

پلاگین هواکش ضدآب M12 پیکربندی ها از استانداردهای رزوه متریک (M12×1.5) رایج در تجهیزات خودروسازی و صنعتی اروپا استفاده می کنند. هندسه رزوه حفظ مکانیکی را تضمین می کند در حالی که فشرده سازی O-ring آب بندی اولیه را فراهم می کند.

استانداردهای رزوه و هندسه آب بندی

رزوه‌های M12×1.5 گام 1.5 میلی‌متری با زاویه کناری 60 درجه ارائه می‌کنند. طول درگیری 8-10 میلی متر استحکام برشی رزوه کافی را تضمین می کند (حداقل حفظ کششی 50N). مواد O-ring عبارتند از:

• FKM (Viton): -20 تا 200 درجه سانتی گراد، مقاومت شیمیایی عالی
• EPDM: -40 درجه سانتی گراد تا 120 درجه سانتی گراد، مقاومت عالی در برابر آب و بخار
• سیلیکون (VMQ): -60 درجه سانتی گراد تا 200 درجه سانتی گراد، مجموعه فشرده سازی کم
• NBR: -30 درجه سانتیگراد تا 100 درجه سانتیگراد، مقرون به صرفه برای اهداف عمومی

کاربردهای خودرو و صنعتی

دریچه‌های M12 بر محفظه‌های ECU خودرو، ماژول‌های کنترل گیربکس و بسته‌های باتری خودروهای الکتریکی غالب هستند. کاربردهای اتوماسیون صنعتی شامل محفظه های سروو موتور و محفظه های PLC در معرض محیط های شستشو است.

دوشاخه دریچه هوا ضد آب برای محفظه الکتریکی

پلاگین دریچه هوا ضد آب برای محفظه الکتریکی سیستم ها از خرابی های مربوط به تراکم از طریق یکسان سازی فشار جلوگیری می کنند. آب بندی محفظه هوای حاوی رطوبت را به دام می اندازد. افت دما باعث میعان در اجزای حیاتی می شود.

یکسان سازی فشار و جلوگیری از تراکم

تغییرات دمای روزانه 20 درجه سانتیگراد باعث ایجاد اختلاف فشار 7-10 کیلو پاسکال در محفظه های 100 لیتری مهر و موم شده می شود. دوشاخه های هواکش فشار را در عرض چند ثانیه برابر می کنند و در عین حال مانع از ورود آب مایع می شوند. کاهش ریسک تراکم با نرخ تبادل هوا مرتبط است:

حجم محفظه (L)	جریان هواکش توصیه شده (L/min)	زمان یکسان سازی فشار	کاهش خطر تراکم
10-25	0.2-0.5	<30 ثانیه	85-90٪
25-100	0.5-1.5	<60 ثانیه	80-85٪
100-500	1.5-5.0	< 120 ثانیه	75-80٪
500-2000	5.0-15.0	< 300 ثانیه	70-75٪

استانداردهای یکپارچگی محوطه

رتبه بندی NEMA 4X و UL 50E Type 4X به مقاومت در برابر خوردگی و آب بند بودن معادل IP66 نیاز دارد. ادغام پلاگین دریچه باید این رتبه ها را از طریق فشرده سازی واشر و آب بندی رزوه حفظ کند.

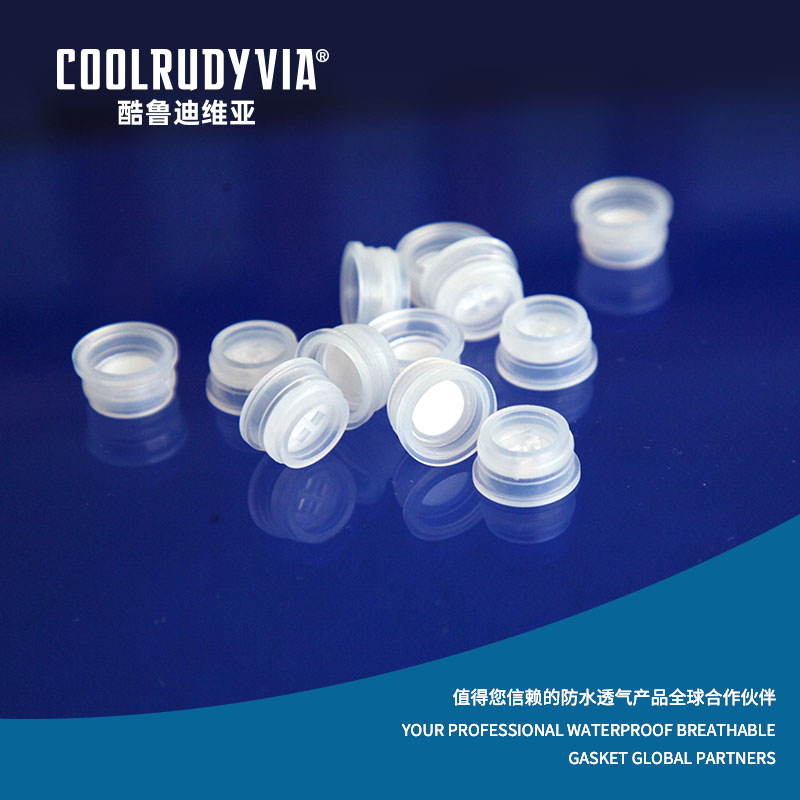

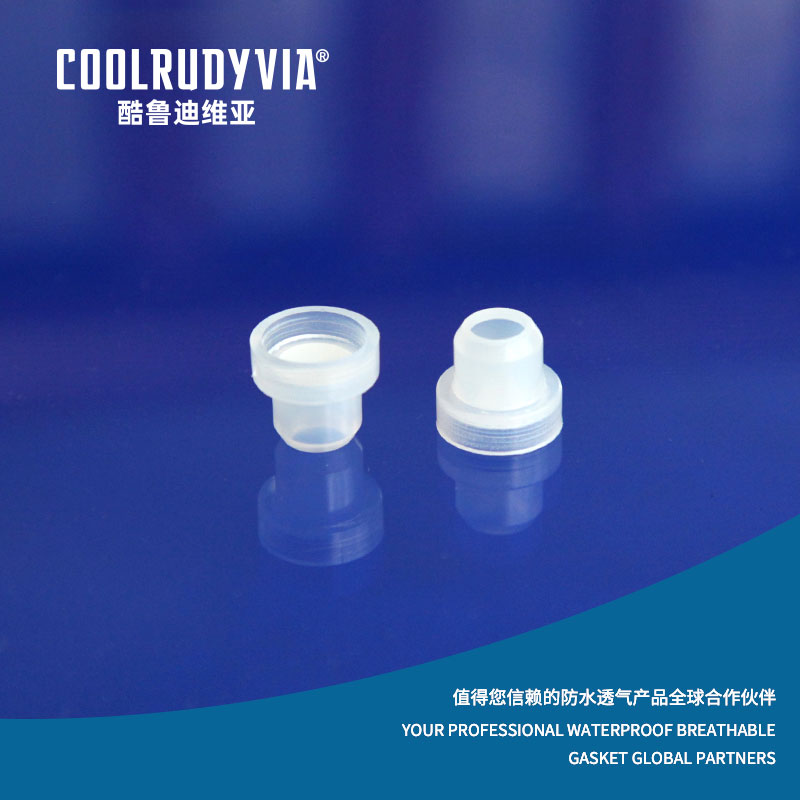

دوشاخه هواکش پلاستیکی ضد آب با غشاء

پلاگین هواکش پلاستیکی ضد آب با غشاء ساخت و ساز کارایی هزینه را با الزامات عملکرد متعادل می کند. مواد محفظه و مشخصات غشا، سازگاری شیمیایی و عمر مفید را تعیین می کند.

مهندسی غشاء ePTFE

تولید غشا شامل کشش مکانیکی PTFE برای ایجاد ساختارهای ریز متخلخل (مورفولوژی گره-فیبریل) است. پارامترهای کلیدی عبارتند از:

• تخلخل: 70-85٪ کسر خالی برای نفوذپذیری گاز بالا
• ضخامت: استحکام و نفوذپذیری متعادل کننده 20-100 میکرومتر
• نقطه حباب: > 100 کیلو پاسکال (حداقل فشار برای وادار کردن مایع به داخل منافذ)
• فشار ورودی آب: > 50 کیلو پاسکال برای رتبه IP67
• نفوذپذیری هوا: 5-50 L/min/cm² در دیفرانسیل 7 کیلو پاسکال

مقایسه عملکرد غشا:

نوع غشاء	فشار ورودی آب (کیلو پاسکال)	جریان هوا (L/min/cm²)	مقاومت شیمیایی	دمای عملیاتی (°C)
استاندارد ePTFE	50-100	20-30	عالی	-200 تا 260
ePTFE اولئوفوبیک	30-70	15-25	خوب (مقاوم در برابر روغن)	-200 تا 260
PU Coated	30-50	10-20	متوسط	-40 تا 80
PVDF	40-80	15-25	عالی	-40 تا 150

سازگاری مواد و مقاومت شیمیایی

مصالح ساختمانی باید در برابر قرار گرفتن در معرض محیط مقاوم باشند:

• PA66 (نایلون 66): استحکام مکانیکی خوب، مقاومت در برابر مایعات خودرو
• PBT (پلی بوتیلن ترفتالات): پایداری ابعادی عالی، خواص الکتریکی
• PP (پلی پروپیلن): مقرون به صرفه، مقاوم در برابر مواد شیمیایی، استحکام کمتر
• PEEK: دمای بالا، محیط های شیمیایی تهاجمی

شرکت فناوری مواد جدید Changzhou Baonong دارای یک کارگاه استاندارد صنعتی به مساحت بیش از 6000 متر مربع است و به بیش از 90 مجموعه تجهیزات خودکار مستقل متعلق به مالکیت معنوی مجهز است که دارای سرعت بالا، دقیق، پایدار و قابل اعتماد هستند.

تولید کننده دوشاخه پیچ ضد آب

انتخاب الف سازنده پیچ ضد آب در شمع هواکش مستلزم تأیید سیستم های کیفیت، قابلیت های آزمایش و سازگاری تولید است. دقت رزوه و یکپارچگی غشاء به طور مستقیم بر عملکرد میدان تأثیر می گذارد.

سیستم های کنترل کیفیت و بازرسی دوگانه

مدیریت جامع کیفیت شامل:

• بازرسی مواد ورودی: تست رزین MFI، تایید نقطه حباب غشایی
• نظارت در فرآیند: قطر گام رزوه (±0.05mm)، اعتبار سنجی گشتاور
• تست نهایی: 100% تست نشت (روش پوسیدگی فشار)، بازرسی بصری
• کنترل فرآیندهای آماری: Cpk > 1.33 برای ابعاد بحرانی

پس از هشت سال توسعه، Changzhou Baonong New Material Technology Co.، Ltd. تبدیل به یکی از معدود تولیدکنندگان یکپارچه استاندارد، مدرن و با کیفیت بالا شده است که در محصولات سری غشایی ضد آب و تنفسی تخصص دارند. هر محصول تحت یک مکانیسم بازرسی دوگانه تست تجهیزات اتوماتیک و بازرسی دستی قرار می گیرد که کیفیت پایدار، قابل اعتماد و ایمن را تضمین می کند.

مهندسی کاربرد ویژه صنعت

محافظ چراغ جلو خودرو

چراغ های جلو LED مدرن گرمای قابل توجهی را در محفظه های مهر و موم شده تولید می کنند. دوشاخه های هواکش از چگالش در حین چرخه حرارتی جلوگیری می کند و در عین حال گرد و غبار و آب شستشو با فشار بالا را مسدود می کند. مشخصات خودرو نیاز به:

• چرخه دما: -40 درجه سانتیگراد تا 120 درجه سانتیگراد، 500 چرخه
• شستشو با فشار: 80 درجه سانتی گراد، 80-100 بار، فاصله 10-15 سانتی متر
• مقاومت شیمیایی: سوخت، روغن، مواد پاک کننده، نمک جاده
• مقاومت در برابر لرزش: 10-2000 هرتز، 5 گرم RMS در ISO 16750-3

تهویه بسته بندی نوشیدنی و آفت کش

ظروف آگروشیمیایی برای جلوگیری از افزایش فشار در طول تغییرات ارتفاع یا نوسانات دما نیاز به تهویه دارند و در صورت وارونه شدن از نشت مایع جلوگیری می کنند. دوشاخه هواکش ضد آب تکنولوژی این امکان را فراهم می کند:

• یکسان سازی فشار در حین حمل و نقل هوایی (ارتفاع 0-12000 متر)
• جلوگیری از تغییر شکل ظرف و آسیب دیدن برچسب
• انسداد نشت آفت کش مایع (کشش سطحی > 50 mN/m)
• سازگاری با فرمولاسیون های شیمیایی تهاجمی

این محصولات به طور گسترده در بسته بندی بطری های نوشیدنی، بسته بندی آفت کش ها و غیره استفاده می شوند و ایمنی در استفاده و حمل و نقل را با ویژگی تنفس پذیر و در عین حال ضد آب تضمین می کنند.

تدارکات و خدمات سفارشی سازی

مشخصات OEM و تحویل سریع

توسعه پلاگین دریچه سفارشی نیازهای برنامه خاصی را برطرف می کند. گزینه های سفارشی سازی عبارتند از:

نوع سفارشی سازی	زمان توسعه	MOQ (واحد)	سرمایه گذاری ابزار
تنوع رنگ (قالب استاندارد)	1-2 هفته	5000	هیچ کدام
لوگو/چاپ	2-3 هفته	10000	حداقل (تنظیم چاپ)
تغییر اندازه موضوع	4-6 هفته	20000	متوسط (threading tools)
ویژگی های غشاء سفارشی	6-8 هفته	50000	بالا (توسعه غشا)
طراحی سفارشی کامل	10-12 هفته	100000	ساخت قالب کامل

این شرکت می تواند محصولات حرفه ای مختلف را به شیوه ای سریع، پایدار، کارآمد و با کیفیت بالا در اختیار مشتریان قرار دهد و به مشتریان کمک کند تا اعتماد مصرف کنندگان را جلب کنند.

سوالات متداول

چگونه رتبه IP صحیح را برای محیط خاص خود انتخاب کنم؟

انتخاب رتبه IP الزامات حفاظتی را با مبادلات هزینه و عملکرد متعادل می کند. پلاگین هواکش ضد آب IP67 برای روشنایی در فضای باز برنامه های کاربردی مناسب محیط هایی با خطر سیل موقت یا تمیز کردن با فشار بالا است. IP66 برای قرار گرفتن در معرض باران بدون غوطه وری کافی است. IP68 با درجه عمق مشخص شده کاربردهای مداوم زیر آب را نشان می دهد. بدترین سناریو را به جای شرایط معمولی در نظر بگیرید. روش های نگهداری (شستشوی تحت فشار) اغلب از قرار گرفتن در معرض محیطی فراتر می رود. برای کاربردهای زیرپوش خودرو، IP6K9K (مقاومت در برابر تمیز کردن بخار) امنیت بیشتری را فراهم می کند. بررسی کنید که مونتاژ کامل، نه فقط جزء هواکش، هنگام نصب، حفاظت درجه بندی شده را حفظ می کند.

عمر معمولی غشاهای دریچه هواکش ضد آب چقدر است و چه زمانی باید تعویض شود؟

غشاهای ePTFE عمر مفید تئوری بیش از 20 سال را در محیط های خوش خیم نشان می دهند. طول عمر واقعی به قرار گرفتن در معرض مواد شیمیایی، فرکانس چرخه دما و استرس مکانیکی بستگی دارد. محیط های شیمیایی تهاجمی (اسیدها، بازها یا اکسید کننده های قوی) ممکن است در عرض 2 تا 5 سال غشاها را تخریب کنند. قرار گرفتن در معرض اشعه ماوراء بنفش بدون تثبیت باعث بریدگی زنجیره PTFE می شود. شاخص های جایگزین عبارتند از: آسیب دیدن غشاء (پارگی، سوراخ شدن)، ورود آب در طول آزمایش، کاهش جریان هوا (کاهش برابری فشار > 50٪)، یا تغییر شکل فیزیکی محفظه. سازنده پیچ ضد آب در شمع هواکش مشخصات باید شامل داده های تست پیری تسریع شده (85 درجه سانتیگراد / 85٪ RH، 1000 ساعت) باشد که کاهش عملکرد کمتر از 10٪ را نشان می دهد. برنامه های جایگزینی پیشگیرانه را بر اساس بحرانی بودن کاربرد ایجاد کنید - 5 سال برای خودرو، 3 سال برای قرار گرفتن در معرض مواد شیمیایی.

چه مقدار حداقل سفارش برای شمع های هواکش ضد آب با طراحی سفارشی اعمال می شود؟

محصولات کاتالوگ استاندارد معمولاً به 1000-5000 واحد MOQ نیاز دارند. پلاگین هواکش پلاستیکی ضد آب با غشاء سفارشی‌سازی با چاپ رنگی یا لوگو به دلیل هزینه‌های راه‌اندازی، MOQ را به 10000-20000 واحد افزایش می‌دهد. اصلاحات هندسی رزوه (گام یا قطر غیر استاندارد) به ابزار اختصاصی با 20000 تا 50000 واحد MOQ برای استهلاک هزینه قالب (15000 تا 40000 دلار) نیاز دارد. توسعه غشا سفارشی (اندازه منافذ خاص، درمان اولئوفوبیک) بالاترین سرمایه گذاری را با حداقل 50000-100000 واحد و هزینه توسعه 50000 دلار نشان می دهد. Changzhou Baonong New Material Technology Co., Ltd. مقیاس بندی انعطاف پذیری را از نمونه اولیه (100-500 واحد) تا تولید کامل ارائه می دهد، با ردیف های قیمت گذاری در حجم های سالانه 10K، 50K و 100K. انتقال مالکیت ابزار به مشتری پس از تولید 500000 واحد.

شمع های هواکش ضدآب M12 در مقایسه با جایگزین های نصب شده روی چسب چگونه است؟

پلاگین هواکش ضدآب M12 پیکربندی‌ها در مقایسه با پایه‌های چسبنده، نگهداری مکانیکی و سرویس‌دهی برتری را ارائه می‌کنند. نصب رزوه ای به نیروی نگهداری 50-100 نیوتن در مقابل 20-40 نیوتن برای پایه های چسب حساس به فشار (PSA) دست می یابد. دریچه های M12 لرزش و چرخش حرارتی را بدون شل شدن تحمل می کنند. پیوندهای چسب ممکن است در دمای بالای 85 درجه سانتیگراد یا با مهاجرت نرم کننده از مواد محفظه تخریب شوند. با این حال، دریچه های چسب نصب را بر روی سطوح با دیواره نازک یا منحنی نامناسب برای سوراخ های رزوه ای امکان پذیر می کنند. M12 برای نصب به ضخامت دیواره 10-12 میلی متر و دسترسی به دو طرف نیاز دارد. مقایسه هزینه به نفع چسب برای کاربردهای با حجم بالا و خدمات کم است. M12 در خودروسازی و صنعتی که قابلیت اطمینان بسیار مهم است، تسلط دارد. محلول های هیبریدی (پایه رزوه ای با گزینه چسب) انعطاف طراحی را فراهم می کند.

چه آزمایشی عملکرد دوشاخه هوای ضد آب را برای محفظه های الکتریکی تأیید می کند؟

اعتبار سنجی جامع شامل شبیه سازی محیطی و تست قابلیت اطمینان طولانی مدت است. تأیید رتبه IP به آزمایش آزمایشگاهی تأیید شده نیاز دارد: گرد و غبار (پودر تالک، غلظت 2 کیلوگرم در متر مکعب، 2 ساعت) و آب (غوطه ور شدن در عمق نامی حداقل 30 دقیقه). پلاگین دریچه هوا ضد آب برای محفظه الکتریکی برنامه های کاربردی علاوه بر این نیاز به چرخه شوک حرارتی (40- تا 85 درجه سانتیگراد، 100 چرخه) برای اعتبار بخشیدن به یکپارچگی اتصال غشاء دارند. چرخه فشار (±5 کیلو پاسکال دیفرانسیل، 10000 سیکل) تغییرات دمای روزانه را شبیه سازی می کند. آزمایش سازگاری شیمیایی، نمونه‌ها را به مدت 168 ساعت در دمای 50 درجه سانتیگراد در معرض سیالات معرف (روغن‌ها، حلال‌ها، مواد تمیزکننده) قرار می‌دهد و پس از آن آزمایش نشت انجام می‌شود. آزمایش اسپری نمک (ASTM B117، 96-240 ساعت) مقاومت به خوردگی را برای کاربردهای دریایی تأیید می کند. درخواست گزارشات کامل آزمون شامل داده های آماری (میانگین، انحراف استاندارد، حداقل مقادیر) به جای خلاصه های قبولی/شکست.

مراجع

• کمیسیون بین المللی الکتروتکنیکی (2017). IEC 60529: درجات حفاظت ارائه شده توسط محفظه ها (کد IP) . ژنو: IEC.
• آزمایشگاه های بیمه گر (2020). محفظه های UL 50E برای تجهیزات الکتریکی، ملاحظات زیست محیطی . نورثبروک، IL: UL.
• سازمان بین المللی استاندارد. (2018). ISO 20653: وسایل نقلیه جاده ای - درجات حفاظت (کد IP) - حفاظت از تجهیزات الکتریکی در برابر اشیاء خارجی، آب و دسترسی . ژنو: ISO.
• ASTM International. (2019). ASTM B117-19 تمرین استاندارد برای کارکرد دستگاه نمک پاش (مه) . West Conshohocken، PA: ASTM.
• انجمن مهندسین خودرو. (2012). SAE J575: روش‌ها و تجهیزات تست برای وسایل روشنایی برای استفاده در وسایل نقلیه کمتر از 2032 میلی‌متر در عرض کلی . Warrendale، PA: SAE.
• انجمن پارچه و فیلم شیمیایی. (2015). راهنمای فنی غشاهای ePTFE: خواص و کاربردها . CFFA.
