چگونه یک دوشاخه تنفسی از وسایل الکترونیکی حیاتی شما محافظت می کند؟

در تعقیب بی‌وقفه کوچک‌سازی و دوام، سیستم‌های الکترونیکی و مکانیکی مدرن با یک پارادوکس فیزیکی اساسی روبرو هستند: آنها به یک محفظه محکم و مهر و موم شده برای محافظت در برابر آب، گرد و غبار و آلاینده‌ها نیاز دارند، اما همان مهر و موم می‌تواند اختلاف فشار و بخار رطوبت مخرب را به دام بیندازد. این محیط داخلی، اگر مدیریت نشود، منجر به مجموعه‌ای از خرابی‌ها می‌شود - تراکم تشکیل شده روی PCB، کمانش واشرها تحت فشار خلاء، گریه مهر و موم‌ها در طول تغییرات ارتفاع، و خرابی دریچه‌های باتری. راه حل این چالش مهندسی مصالحه در آب بندی نیست، بلکه افزایش از طریق تهویه میکرو است. الف دوشاخه تنفسی طولانی مدت یک جزء مهندسی دقیق است که به عنوان یک مانع انتخابی عمل می کند و از علم غشاء پیشرفته استفاده می کند تا اجازه عبور آهسته هوا را برای یکسان سازی فشار بدهد و در عین حال مانعی غیرقابل نفوذ برای آب مایع و ذرات جامد می کند. برای مهندسان طراحی، مدیران محصول و متخصصان تدارکات در بخش‌های خودرو، الکترونیک مصرفی، اینترنت اشیاء صنعتی و انرژی، درک مشخصات و کاربرد این اجزا برای قابلیت اطمینان محصول بسیار مهم است. این مقاله یک بررسی عمیق فنی به اصول عملیاتی، علم مواد و ملاحظات خاص کاربرد شاخه‌های تنفسی، از یک روش ساده ارائه می‌کند. پلاگین غشایی تنفسی ضد آب به یک مجتمع پلاگین هواکش تنفسی با دمای بالا برای استفاده در خودروهای زیر کاپوت طراحی شده است. تسلط بر این جزء تضمین می کند که محفظه شما به راحتی نفس می کشد، تعادل داخلی را حفظ می کند و از ورود محیط در طول عمر مورد نظر محصول جلوگیری می کند.

1. فناوری هسته: علم نفوذپذیری انتخابی

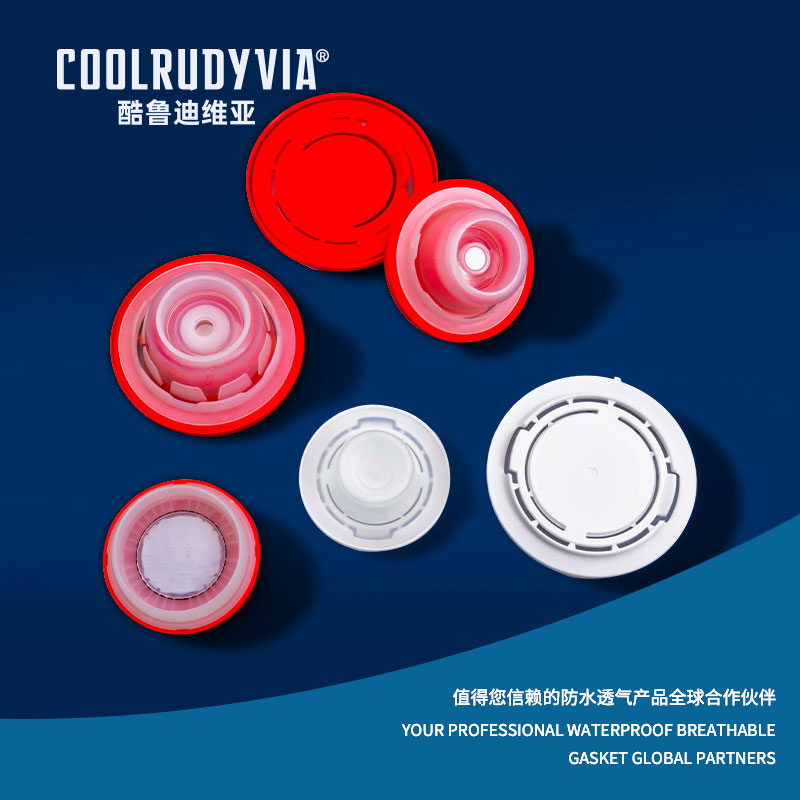

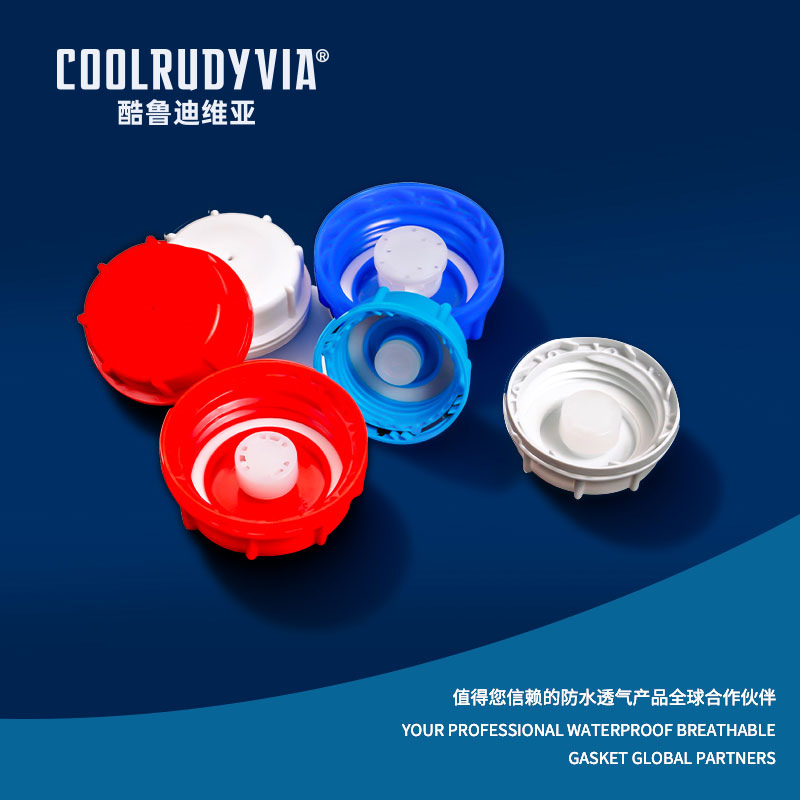

در قلب هر پلاگ قابل تنفس قابل اعتماد یک غشای ریز متخلخل قرار دارد که معمولاً از پلی تترا فلوئورواتیلن منبسط شده (ePTFE) ساخته می شود. ساختار منحصر به فرد این ماده نتیجه یک فرآیند انبساط کنترل شده است که ماتریسی از منافذ میکروسکوپی به هم پیوسته را ایجاد می کند. این منافذ مرتبه‌ای کوچک‌تر از یک قطره آب (معمولاً حدود 0.2 تا 10 میکرون) اما بزرگ‌تر از مولکول‌های گاز هستند. این اختلاف اندازه اساس عملکرد آن است: کشش سطحی از نفوذ آب مایع به منافذ جلوگیری می کند، در حالی که مولکول های هوا آزادانه از طریق انتشار عبور می کنند و اجازه می دهند فشارهای داخلی و خارجی برابر شوند. این تبادل غیرفعال از ایجاد خلاء در هنگام خنک‌سازی یا فشار مثبت در حین گرمایش جلوگیری می‌کند، شرایطی که می‌تواند منجر به خرابی مهر و موم، مه‌گرفتگی لنز یا مشکل در باز کردن پانل‌های دسترسی شود. یک حقیقت دوشاخه تنفسی طولانی مدت فراتر از غشاء است. این یک مجموعه کامل است که در آن غشاء به طور دائمی - اغلب از طریق لمینیت حرارتی یا چسب های تخصصی - به یک محفظه مقاوم ساخته شده از موادی مانند سیلیکون، پلی اورتان ترموپلاستیک (TPU) یا پلاستیک های مهندسی شده متصل می شود. این محفظه رابط مکانیکی را برای نصب فراهم می کند (قابلیت اتصال، رزوه یا چسب) و از غشای شکننده در برابر سایش و آسیب مکانیکی محافظت می کند. عملکرد با دو معیار کلیدی اندازه‌گیری می‌شود: فشار ورودی آب (WEP)، فشار هیدرواستاتیکی که در آن آب به غشاء نفوذ می‌کند (مستقیم با رتبه‌بندی IPX مرتبط است)، و نرخ جریان هوا، که بر حسب لیتر در دقیقه در یک اختلاف فشار خاص اندازه‌گیری می‌شود، که سرعت یکسان سازی فشار را تعیین می‌کند.

• برتری مواد ePTFE: فراتر از ساختار ریز متخلخل خود، ePTFE از نظر شیمیایی بی اثر، مقاوم در برابر اشعه ماوراء بنفش است و در محدوده دمایی وسیعی (200- تا 260 درجه سانتیگراد) عمل می کند و آن را برای سخت ترین کاربردها ایده آل می کند. پلاگین هواکش تنفسی با دمای بالا مورد نیاز است.
• نقش آبگریزی: ماهیت دافع آب (آب گریز) ذاتی ePTFE از طریق درمان های اختصاصی تقویت می شود و به جای خیس شدن و مسدود کردن بالقوه منافذ، مهره های آب از سطح بالا می رود و می غلتد.
• اعتبارسنجی عملکرد: سازندگان معتبر عملکرد دوشاخه را از طریق آزمایش های دقیق بر اساس استانداردهای بین المللی، مانند تست ورودی کد IP (IEC 60529) برای تست های ضد آب و واپاشی فشار برای جریان هوا تأیید می کنند و از قابل اعتماد بودن مشخصات برگه داده اطمینان می دهند.

2. راه حل های خاص برنامه: تطبیق پلاگین با چالش

اصل جهانی یکسان سازی فشار با چالش های مختلف دنیای واقعی روبرو می شود که هر کدام یک رویکرد مناسب را می طلبد. در حوزه برق رسانی و توان قابل حمل، الف پلاگین تنفس سیلیکونی برای محفظه باتری غیر قابل مذاکره است سلول های باتری، به ویژه لیتیوم یون، تولید گاز جزئی را در طول کارکرد عادی و انبساط حرارتی قابل توجهی را تجربه می کنند. یک محفظه مهر و موم شده خطر برآمدگی یا پارگی را دارد، در حالی که دریچه باز اجازه ورود الکترولیت و رطوبت خورنده را می دهد. یک پلاگین تنفسی به طور ایمن این گازها را تخلیه می کند و فشار ناشی از چرخه حرارتی را برابر می کند و در عین حال در برابر اسپری جاده، گرد و غبار و رطوبت آب بندی می کند. محفظه سیلیکونی فشرده سازی محیطی عالی و مقاومت در برابر ازن و دما را ارائه می دهد. در بخش خودرو، تکثیر واحدهای کنترل الکترونیکی (ECU)، حسگرها و روشنایی LED نیازمند حفاظت قوی در یک محیط سخت است. یک دوشاخه تنفس کانکتور برق خودرو اغلب مستقیماً در محفظه های رابط ادغام می شود. از تراکم داخل کانکتور که می تواند منجر به خوردگی پین و خرابی الکتریکی شود، جلوگیری می کند، به ویژه برای سیستم های ایمنی مانند ABS یا کنترل کننده های کیسه هوا بسیار مهم است. برای کاربردهای نزدیک موتور یا اگزوز، مانند سنسورهای گیربکس یا محرک های توربوشارژر، مشخص کردن پلاگین هواکش تنفسی با دمای بالا داشتن غشاء و محفظه دارای درجه بندی برای قرار گرفتن در معرض مداوم بالای 150 درجه سانتیگراد برای جلوگیری از تخریب مواد ضروری است. در لوازم الکترونیکی مصرفی و صنعتی، دستیابی به درجه حفاظت از نفوذ بالا بدون ایجاد مخزن تحت فشار، کلیدی است. یکپارچه سازی یک پلاگین تنفسی دارای رتبه IP67 برای وسایل الکترونیکی به دستگاه‌هایی مانند دوربین‌های امنیتی در فضای باز، واحدهای جی‌پی‌اس دستی، یا حسگرهای زیر آب اجازه می‌دهد تا فشار را در طول تغییرات ارتفاع یا نوسانات دما برابر کنند، در حالی که با اطمینان از باران، طوفان‌های گرد و غبار یا غوطه‌ور شدن موقت جان سالم به در می‌برند، در نتیجه قابلیت اطمینان میدان را به‌طور چشمگیری افزایش می‌دهند و بازپرداخت گارانتی را کاهش می‌دهند.

• یکپارچه سازی طراحی محفظه باتری: دوشاخه باید در بالاترین نقطه در محفظه قرار گیرد تا گازها به طور مؤثر تخلیه شود و باید از جت های مستقیم آب یا پاشش آلاینده ها توسط گیج کننده داخلی یا طراحی پوشیده محافظت شود.
• ممیزی سازگاری شیمیایی: برای کاربردهای خودرویی یا صنعتی، بررسی کنید که مواد محفظه دوشاخه (به عنوان مثال، درجه خاص سیلیکون یا TPU) در برابر مایعاتی مانند روغن موتور، روغن ترمز، خنک کننده و حلال های تمیزکننده معمول مقاوم است.
• محاسبات اندازه و جریان: برای محفظه های بزرگ یا آنهایی که چرخه حرارتی سریع دارند، ممکن است به چندین شاخه یا دوشاخه با سرعت جریان هوا بیشتر نیاز باشد. یک محاسبه ساده بر اساس حجم محفظه و حداکثر اختلاف فشار داخلی و خارجی مورد انتظار می تواند انتخاب را راهنمایی کند.

3. انتخاب، اعتبار سنجی و اطمینان از عملکرد بلند مدت

تعیین یک پلاگین تنفسی تمرینی برای کاهش خطرات پیشگیرانه است. این فرآیند با ایجاد یک نمایه محیطی و عملیاتی جامع برای محصول نهایی آغاز می شود. این نمایه درجه بندی حفاظت از ورود (IP) مورد نیاز، محدوده چرخه دمای مورد انتظار، قرار گرفتن در معرض مواد شیمیایی بالقوه، عمر مفید مورد نیاز، و نرخ تغییر فشار داخلی (به عنوان مثال، از تغییرات ارتفاع در هواپیماهای بدون سرنشین یا بارهای حرارتی در روشنایی فضای باز) را تعریف می کند. با این مشخصات، مهندسان می‌توانند برگه‌های اطلاعات سازنده را به طور انتقادی تفسیر کنند، و به دنبال داده‌های عملکرد معتبر تحت شرایط همسان باشند، نه فقط رتبه‌بندی‌های اسمی. ادعای یک بودن دوشاخه تنفسی طولانی مدت باید توسط داده‌های تست عمر تسریع شده، مانند قرار گرفتن طولانی‌مدت در معرض چرخه دما-رطوبت، آزمایش‌های هواسنج UV، و مقاومت در برابر پاشش نمک پشتیبانی شود. یکی از رایج ترین حالت های خرابی، خرابی ناگهانی نیست، بلکه تخریب تدریجی است: مسدود شدن منافذ. در محیط‌هایی با آئروسل‌های روغنی، گرد و غبار ریز یا الیاف موجود در هوا، آلاینده‌ها می‌توانند منافذ ریز غشا را مسدود کنند. در حالی که ePTFE اولئوفوبیک (دفع کننده روغن) است، درمان های تخصصی اولئوفوبیک یک لایه دفاعی اضافی ایجاد می کنند. استراتژی‌های طراحی برای کاهش گرفتگی شامل قرار دادن دوشاخه در یک مکان محافظت‌شده، استفاده از یک لایه پوششی فیلتر ذرات، یا مشخص کردن مدلی با لایه غشای بیرونی قربانی است. یکپارچگی مکانیکی به همان اندازه حیاتی است. دوشاخه باید در مقابل تنش‌های نصب، ارتعاش و ضربه‌های احتمالی مقاومت کند، بدون اینکه غشا از محفظه‌اش لایه‌برداری کند یا پوسته ترک بخورد.

• درخواست داده های تجزیه و تحلیل شکست: یک سازنده معتبر داده هایی در مورد میانگین زمان تا شکست (MTTF) تحت شرایط استرس خاص دارد و می تواند راهنمایی هایی در مورد عمر مورد انتظار در محیط برنامه شما ارائه دهد.
• نمونه اولیه و آزمایش در زمینه: هرگز مشخصات پلاگین را تنها بر اساس دیتاشیت نهایی نکنید. دوشاخه‌های نمونه اولیه را در محفظه‌های واقعی یا ساختگی نصب کنید و آنها را تحت یک نسخه فشرده از رژیم غربالگری استرس محیطی (ESS) محصول خود قرار دهید.
• نصب و مهر و موم را در نظر بگیرید: دوشاخه فقط به اندازه مهر و موم آن به محفظه میزبان خوب است. اطمینان حاصل کنید که سبک نصب انتخابی (به عنوان مثال، مهر و موم حلقه O برای شاخه های رزوه ای، فشرده سازی برای جابجایی) با مواد محفظه شما سازگار است و مهر و موم قابل اعتمادی را با درجه IP مورد نیاز ارائه می دهد.

سوالات متداول

چگونه یک دوشاخه تنفسی بدون ورود آب کار می کند؟

از یک غشای ریز متخلخل استفاده می کند که معمولاً از PTFE منبسط شده (ePTFE) ساخته شده است. این غشاء حاوی میلیاردها منافذ میکروسکوپی است که بزرگ‌تر از مولکول‌های گاز (اجازه عبور هوا برای یکسان سازی فشار) اما کوچک‌تر از قطرات آب مایع است. کشش سطحی بالای آب از خیس شدن و نفوذ آن به این منافذ ریز جلوگیری می کند. این اصل، همراه با درمان های آبگریز روی غشاء، یک مانع یک طرفه موثر ایجاد می کند: جریان هوا، آب مسدود می شود و آن را به یک واقعیت تبدیل می کند. پلاگین غشایی تنفسی ضد آب .

تفاوت بین IP67 و IP68 برای دوشاخه تنفس چیست؟

رتبه IP (محافظت از ورود) به سطح حفاظتی که کل محفظه به دست می آورد، اشاره دارد، نه خود دوشاخه. با این حال، دوشاخه یک جزء حیاتی است که این رتبه‌بندی‌ها را امکان‌پذیر می‌کند. یک پلاگین تنفسی دارای رتبه IP67 برای وسایل الکترونیکی طراحی و آزمایش شده است تا به محفظه کمک کند تا "6" (محافظت کامل از ورود گرد و غبار) و "7" (محافظت در برابر غوطه ور شدن موقت در آب بین 15 سانتی متر تا 1 متر به مدت 30 دقیقه) داشته باشد. IP68 برای غوطه وری مداوم در شرایطی است که توسط سازنده مشخص شده است (اغلب در عمق بیشتر از 1 متر برای دوره های طولانی تر). دوشاخه ای که IP68 را فعال می کند، دارای درجه فشار ورودی آب (WEP) به طور قابل توجهی بالاتر است.

آیا می توان از دوشاخه تنفسی در محیط استریل شده یا اتاق تمیز استفاده کرد؟

بله، اما انواع خاصی از محصول باید انتخاب شود. برای روش‌های استریل‌سازی مانند اکسید اتیلن (EtO) یا تشعشع گاما، مواد پلاگین (غشاء و محفظه) باید تأیید شوند تا در برابر فرآیند بدون تخریب یا از دست دادن عملکرد مقاومت کنند. برای کاربردهای اتاق تمیز یا دارویی، دوشاخه‌ها باید در یک محیط کنترل‌شده تولید شوند و ممکن است به گواهی‌های اضافی (مانند USP کلاس VI برای زیست سازگاری) نیاز داشته باشند تا اطمینان حاصل شود که آلاینده‌ها یا گازهای خروجی وارد نمی‌کنند.

چگونه می توانم جریان هوای مورد نیاز یا تعداد دوشاخه ها را برای محفظه خود محاسبه کنم؟

یک محاسبه اساسی شامل قانون گاز ایده آل (PV=nRT) است. شما باید حداکثر دیفرانسیل فشار (ΔP) را که محفظه شما باید برابر شود و زمان (t) که باید در آن اتفاق بیفتد را تعیین کنید. فرمول جریان هوای حجمی مورد نیاز (Q) مشتق است: Q = (V ΔP) / (t P _{خودپرداز} ) که در آن V حجم محفظه است. دوشاخه‌ای را انتخاب کنید که سرعت جریان هوای آن (از برگه داده‌اش در ΔP خاص شما) با Q محاسبه‌شده مطابقت داشته باشد یا از آن فراتر رود. برای ΔP بزرگ یا یکسان‌سازی سریع، چند شاخه به‌طور موازی نرخ جریان هوای خود را اضافه می‌کنند.

اگر دوشاخه قابل تنفس کثیف یا مسدود شود چه اتفاقی می‌افتد؟

گرفتگی یک حالت شکست اولیه است. اگر منافذ غشا توسط کثیفی، روغن یا سایر آلاینده‌ها مسدود شود، سرعت جریان هوا به صفر می‌رسد. دوشاخه به طور موثر به یک مهر و موم جامد تبدیل می شود که منجر به مشکلاتی می شود که قرار بود از آن جلوگیری کند: افزایش فشار، قفل خلاء و تراکم احتمالی. برای جلوگیری از این، دوشاخه‌هایی را با روش‌های اولئوفوبیک (دفع روغن) برای محیط‌های کثیف انتخاب کنید، پوشش‌های محافظ یا بافل‌هایی طراحی کنید تا دوشاخه را در برابر جریان‌های مستقیم آلاینده محافظت کنند و آنها را به عنوان یک مورد قابل سرویس در برنامه‌های تعمیر و نگهداری برای کاربردهای شدید در نظر بگیرید.
